Patch Panel

NYS-SPP-L1

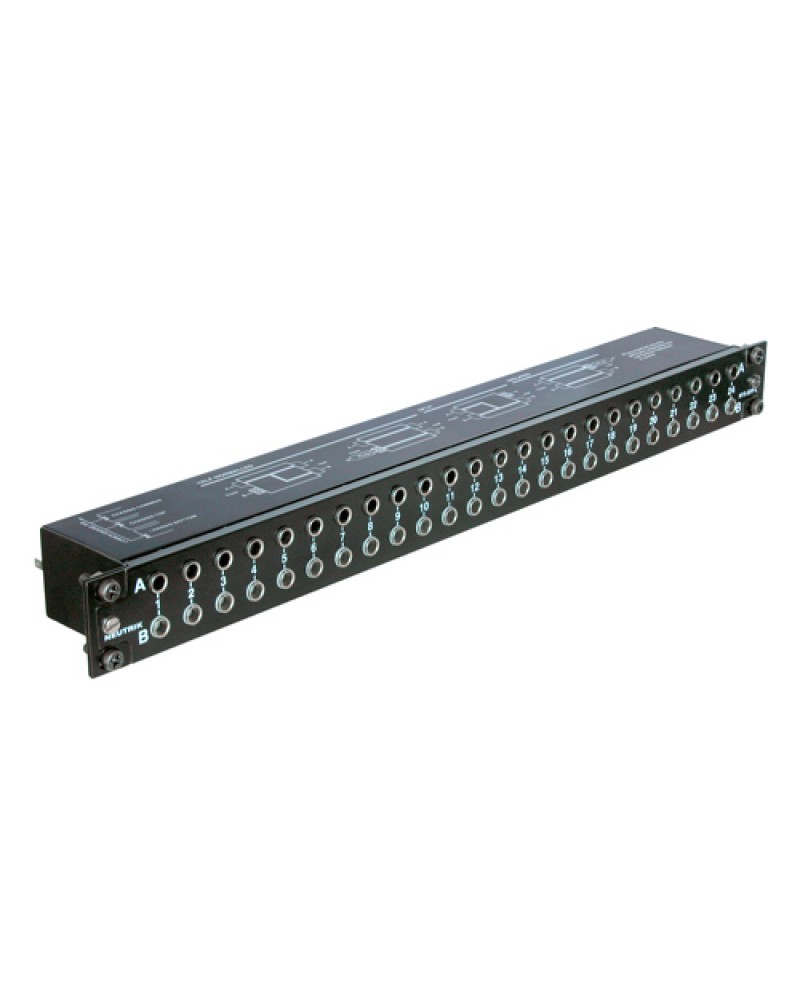

El NYS-SPP-L1 es un panel de conexión modular de 1/4 "de diseño elegante, económico y notable para montaje en rack de 19" (19 "x 1U) con una carcasa de metal reforzado. Cada uno de sus 48 canales balanceados cableados de PCB (24 pares frontales y los 24 pares posteriores correspondientes) puede conectarse a tierra por separado o en grupos de números de canal elegibles individualmente.

Las placas de circuito impreso se mantienen firmemente en su lugar mediante abrazaderas entre el panel frontal y posterior, lo que garantiza una reconfiguración sencilla del panel de conexión sin el peligro de perder piezas pequeñas (por ejemplo, tuercas). El gato gris sirve como una identificación normalizada fácil y distinguible.

Características:

• Conexión a tierra individual disponible para cada canal por separado
• Carcasa de metal reforzado El diseño de contacto mejorado minimiza el desgaste de los enchufes acoplados
• Panel de conexión modular de 1/4 "de diseño económico y versátil con 2 filas de enchufes
• 48 canales balanceados con conector cableado completamente PCB (24 placas PC verticales), 24 pares frontales y Correspondientes 24 pares posteriores
• La tarjeta Jack PC contiene 4 conectores balanceados de 1/4 "con contactos que no se empañan, se mantiene firmemente en su lugar sin el uso de tuercas, no hay piezas pequeñas que se caigan, rompan o pierdan
• Fácil de cambiar la configuración simplemente volteando la placa PC individual es de color gris para una fácil identificación
• 4 tiras de designación incluidas para el panel frontal y posterior

Configuración

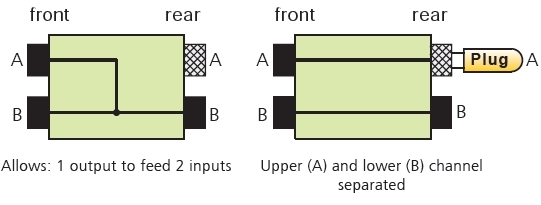

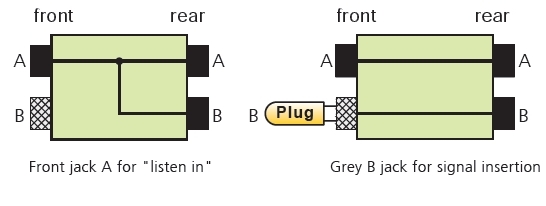

La configuración estándar, cuando se entrega, es la fila inferior Half Normalled. La configuración se puede cambiar fácilmente simplemente volteando la PCB individual. Insertar un enchufe en el conector gris siempre aislará la parte superior contra la fila inferior. Solución alternativa para aplicaciones de envío / devolución mediante el uso del módulo NYS-SPCR1 (ver accesorios).

Standard

Turned

Toma de tierra

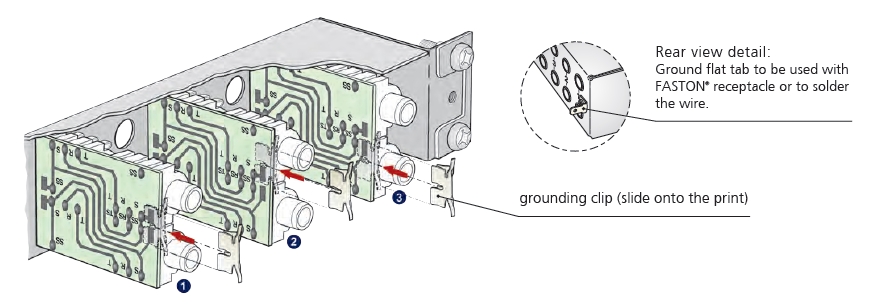

El sistema de conexión a tierra flexible, aplicable para cada canal por separado simplemente conectando los clips de conexión a tierra sueltos suministrados a la placa de conexión a tierra del canal correspondiente, ofrece las siguientes alternativas:

• Individual (sin clip de conexión a tierra): cada canal de tierra (contacto de manguito) está conectado al contacto de tierra dedicado del enchufe de entrada de 1/4 '' únicamente. Ésta es la configuración estándar para la entrega.
• Común del chasis (1): Las conexiones a tierra de los canales relevantes (contactos de manguito; fila superior e inferior) están conectadas a la lengüeta plana de tierra mediante un clip de conexión a tierra y un chasis.
• Parte superior del chasis (2): la tierra del canal superior dedicado (contacto del manguito) se conecta a la lengüeta plana de tierra a través del clip de conexión a tierra y el chasis.
• Parte inferior del chasis (3): la tierra del canal inferior dedicado (contacto de la manga) se conecta a la lengüeta plana de tierra a través del clip de conexión a tierra y el chasis.

Información técnica:

Producto:

• Título NYS-SPP-L1
• Tipo de conexión Panel de conexión

Eléctrico:

• Tipo de señal Señales AES / EBU (analógicas)
• Resistencia de contacto: <10 mΩ
• Resistencia de contacto: <10 mΩ
• Rigidez dieléctrica: 1 kVdc
• Rango de frecuencia: DC a> 50 MHz
• Resistencia de aislamiento: > 1 GΩ a 500 V CC
• Separación de canales: > 100 dB a 10 kHz, 600 terminados
• > 40 dB a 6 MHz, 110 terminados
• Maneja Phantom: Power no

Mecánico:

• Fuerza de inserción <20 N
• Fuerza de retirada> 10 N
• Vida útil> 10000 ciclos de apareamiento
• Tamaño del cable
• Dispositivo de bloqueo Muelle de retención

Material:

• Contactos Bronce, estañado (contactos de interruptor)
• Shell ABS (gatos)
• Acero del panel frontal

Ambiental:

• Rango de temperatura de -30 ° C a +80 ° C
